Лазерная гравировка является одной из основных технологий, используемых для нанесения изображений на рекламную и сувенирную продукцию, а также широко распространена для изготовления печатей, штампов, клише.
Лазерная гравировка - это технология позволяющая наносить изображения на поверхность изделий методом удаления части материала лазерным лучом. Опытным путем мощность лазерного луча подбирается так, что бы с поверхности изделия испарялся тонкий слой материала. Удаление части материала приводит к образованию рельефа на поверхности. При меньших мощностях можно получить только изменение цвета поверхности либо ее структуры.
Лазерная гравировка применяется там, где требуется нанести стойкое к различным воздействиям изображение. Лазерная гравировка используется для персонификации сувениров из металла, пластмассы, дерева, стекла.

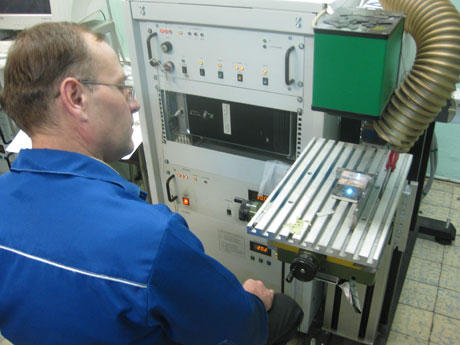

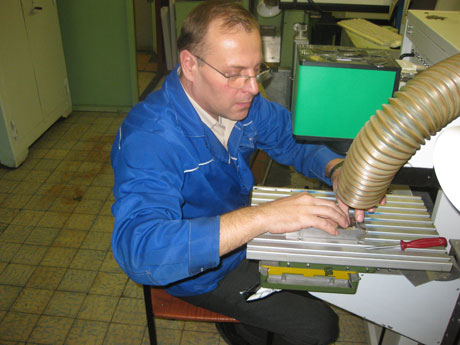

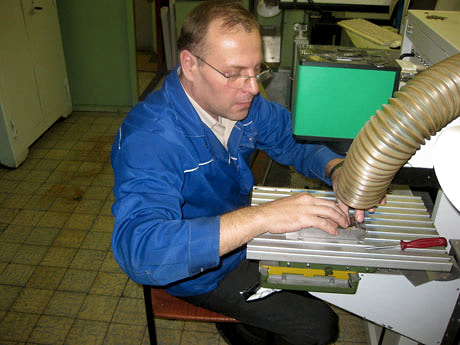

На предприятии лазерная гравировка производится на машинах лазерных МЛ2-1 и МЛ2-4 (рис.1, 2).
Рис. 1, 2.
Данные машины предназначены для нанесения текстовых и графических изображений на изделия методами лазерной маркировки и гравировки. Машина применяется:

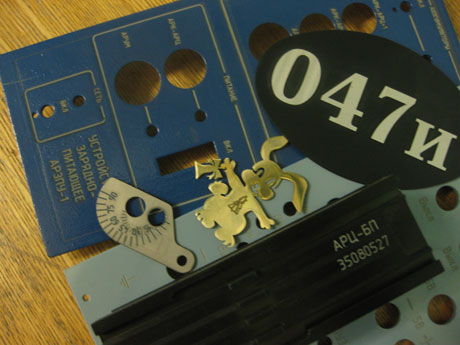

- для художественной и серийной маркировки (рис.3);
- отделки промышленной продукции и сувенирных образцов;
- нанесения надписей на приборные панели, мерительный инструмент, клавиатурные поля;
- изготовления маркировочных и мнемонических табличек и шильдиков, а также для идентификационного и защитного кодирования промышленных образцов и т.д.
Рис. 3.
Маркируемые материалы: сталь, алюминий, титан, медные сплавы, окрашенные металлические поверхности, керамика, пластмассы, полупроводники, этикеточная фольга и др.
Описание работы. Символы, рисунки и изображения наносятся путем сканирования сфокусированного лазерного пятна лазера по поверхности изделия. Высокая скорость и точность позиционирования пятна обеспечивается прецизионным 2-х осевым гальваносканером. Лазерное излучение генерируется Nd:YAG лазером с непрерывной ламповой накачкой. Энергия и частота повторения импульсов излучения программно варьируется в широких пределах, что обеспечивает быстрый подбор необходимых режимов и высокое качество обработки. Машина управляется от IBM PC совместимого компьютера.
Механизм ручного перемещения предметного стола по оси Z позволяет маркировать изделия различной высоты и размеров. Также есть вращательный привод для маркировки тел вращения.
Параметры назначения:
- Размер поля маркировки в стандартной поставке с объективом f=160 мм: 110х110 мм
- Глубина фокусировки не менее 1,5 мм
- Минимальная ширина линии не более 50 мкм (с объективом f=160 мм).
- Минимальный размер знаков не более 0,5 мм, максимальный 110х110мм ( f=160 мм)
- Аппаратная скорость маркировки - до 3000ммсек
Скорость маркировки различных материалов:
- Пластмасса: 200–1500
- Сталь: 50-300
- Латунь: 50-150
- Анодированный алюминий: 250-500
- Окрашенный металл: 100-500
